CARATTERISTICHE TECNICHE

Operatori richiesti: 1 per il carico dei prodotti grezzi e di lavorazione e lo scarico del prodotto finito.
Lunghezza tubi: min. 600 - max. 1500 mm
Diametro tubi: da 21 a 24 mm, senza alcuna regolazione. A richiesta da 10 a 50mm.
Produzione: max. 120 pz/min.
Dimensioni: 25.000 x 2.800 x 5.000 mm
Peso: 15.800 Kg

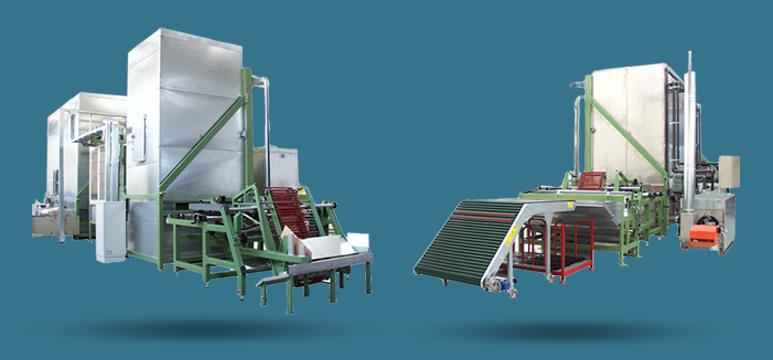

B6-M: Impianto di verniciatura per tubi in metallo

Linea completamente automatizzata per la verniciatura mediante polveri epossidiche di tubi in metallo per manici da scopa. Può essere installata a valle di una linea di profilatura e taglio del tubo e a monte di una linea di assemblaggio, creando così un processo produttivo completo.

PRINCIPIO DI FUNZIONAMENTO
L'avanzamento dei tubi viene realizzato mediante catena di trasporto porta-tubi caricata automaticamente.
Fasi di lavorazione: lavaggio e trattamento con detergenti e agenti aggrappanti, risciacquo, asciugatura, verniciatura a spruzzo elettrostatica, polimerizzazione delle polveri nel forno di cottura, scarico automatico dei tubi.

CARATTERISTICHE
La predisposizione dell'impianto per il cambio di colore e/o di diametro e lunghezza del tubo è di estrema rapidità e semplicità. Tutti i parametri del sistema, come la regolazione della temperatura dell'acqua per il lavaggio, dei forni di asciugatura e cottura della polvere, la velocità di avanzamento della catena porta-tubi e la velocità di lavoro delle pistole per la spruzzatura della polvere epossidica etc., sono gestiti dalla console dei comandi, in modo estremamente semplice e veloce per l'operatore.

OPZIONI
L'impianto può essere fornito senza unità di lavaggio ed asciugatura per linee in cui la pulizia del tubo viene eseguita durante il processo di profilatura. Per le linee ad alta produttività, la sezione di lavaggio può essere fornita staccata dalla sezione asciugatura, verniciatura e cottura: questo consente di ridurre gli ingombri dell'impianto e soprattutto della lunghezza della catena di trasporto dei tubi. Il trasferimento dei tubi fra le due sezioni dell'impianto è automatizzato.

Esempio di lavorazioni
realizzabili con la macchina
