CARATTERISTICHE TECNICHE

Operatori richiesti: 1 per il carico dei vari componenti.
Lunghezza manici: min. 600 - max. 1.700 mm
Diametro manici: da 17 a 28 mm (altri diametri a richiesta).
Produzione: 900 pz/h
Dimensioni: 7.130 x 11.200 x 2.000 mm
Peso: 5.980 kg

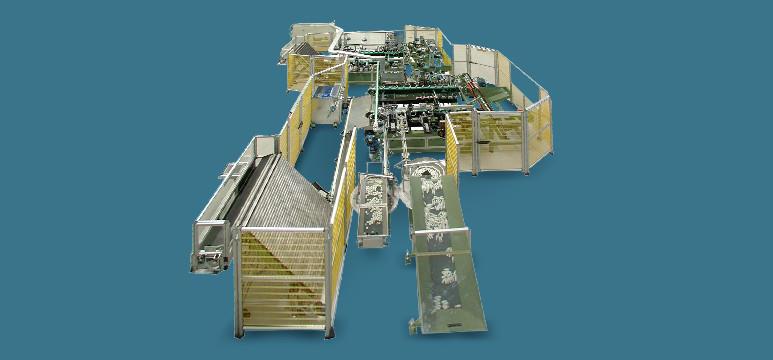

B10-SW: Assemblatrice automatica per manici telescopici

Impianto completamente automatico per la lavorazione e l'assemblaggio di manici telescopici di varie lunghezze e tipologie, con l'applicazione alle estremità dei tubi di manopola, filetto, sistemi di bloccaggio e altre tipologie di inserti in plastica e l'esecuzione di lavorazioni particolari (forature, deformazioni etc.). Può essere collocata direttamente in linea, dopo una linea di verniciatura, plastificatura o altro dei tubi, o prima di una eventuale macchina confezionatrice.

PRINCIPIO DI FUNZIONAMENTO
Tutti i componenti, dal tubo in metallo a tutti i particolari in plastica, sono alimentati in modo automatico. L’impianto è composto da due assemblatrici lineari, ciascuna dotata di una catena di trasporto orizzontale a passi e di una serie di stazioni operative su entrambi i lati; la prima macchina assembla la metà interna del manico, mentre la seconda assembla la parte esterna e infine unisce le due metà insieme.

CARATTERISTICHE
La predisposizione dell'impianto per il cambio prodotto prevede semplici regolazioni meccaniche e impostazioni software, grazie alle quali è possibile gestire la produzione di più modelli di manici, telescopici e non. Via software è possibile dividere l'impianto in due macchinari distinti, ognuno funzionante anche separatamente, e assemblare dunque due differenti modelli di manici contemporaneamente.

OPZIONI
L’impianto può essere dotato di etichettatrice.

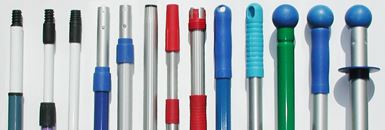

Esempio di lavorazioni
realizzabili con la macchina
