CARATTERISTICHE TECNICHE

Operatori richiesti: 1 per il carico delle tavolette.
Dimensioni massime delle tavolette grezze: 250 x 150 x 25 mm A richiesta è possibile lavorare grezzi di dimensioni maggiori.
Produzione: 600 ÷ 750 pz/h
Dimensioni: 8.400 x 7.500 x 3.500 mm
Peso: 10.500 kg

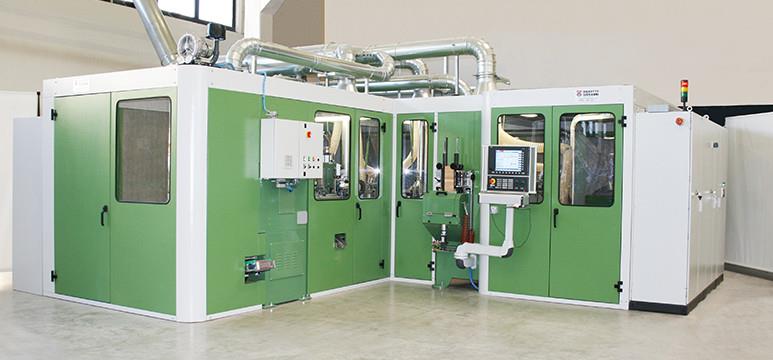

LBH: Impianto automatico completo per la fresatura e la levigatura di manici da pennello

Impianto completamente automatico per la produzione di manici per pennello in legno e articoli similari levigati.
E’ costituito da una macchina fresatrice modello BS13 e da una levigatrice modello B1P poste in linea.

PRINCIPIO DI FUNZIONAMENTO
Il carico delle tavolette grezze viene effettuato impilandole manualmente in una stiva di alimentazione.
La fresatrice CNC realizza le lavorazioni di sgrossatura e finitura dei fianchi e di finitura dei dorsi, foratura/svasatura e finitura di testa del manico.
Le lavorazioni vengono effettuate in 11 stazioni, di cui 8 sono provviste di coppie di assi interpolati a controllo numerico. I manici vengono quindi trasferiti automaticamente alla levigatrice e bloccati fra due punte rotanti che li mettono in rotazione e li trasportano a contatto con i nastri abrasivi verticali rotanti situati nella parte posteriore della macchina.
Scorrendo parallelamente lungo i nastri abrasivi, i manici raggiungono un'ottima qualità di levigatura.
Al termine del processo di levigatura, i pezzi vengono automaticamente sbloccati e scaricati dall’impianto.

CARATTERISTICHE
Questa macchina è estremamente versatile: non c’è praticamente limite al numero di prodotti diversi che una di esse può produrre.
La predisposizione della macchina per il cambio prodotto prevede semplici regolazioni meccaniche e la selezione via software del modello da produrre.

OPZIONI
A richiesta, la macchina può essere fornita con un sistema di scarico intermedio per i manici non ancora levigati.

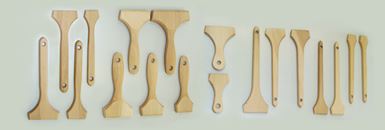

Esempio di lavorazioni
realizzabili con la macchina
