CARATTERISTICHE TECNICHE

Lunghezza minima di levigatura: 70 mm
Lunghezza massima di levigatura: 480 mm
Larghezza minima di levigatura: 25 mm
Lunghezza massima di levigatura: 140 mm Altre misure possono essere realizzate su richiesta.
Produzione oraria max: da 750 pz/h.
Dimensioni: 2.000 x 1.400 x 2.200 mm
Peso: 1.325 kg

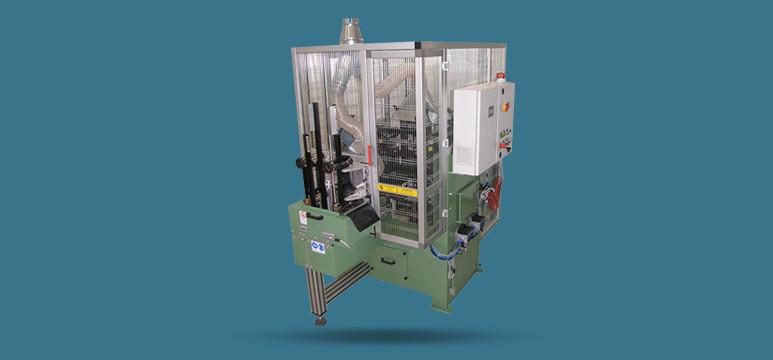

B1P: Levigatrice automatica per manici da pennello

Macchina per la levigatura finissima di manici da pennello a sezione piatta, raccordata e rotonda. Può essere collocata direttamente in linea a valle di una macchina fresatrice.

PRINCIPIO DI FUNZIONAMENTO
Il carico dei manici viene effettuato impilandoli manualmente in una stiva di alimentazione.
I pezzi vengono prelevati dalla stiva da un manipolatore e bloccati fra due punte rotanti che li mettono in rotazione e li trasportano a contatto con i nastri abrasivi verticali rotanti situati nella parte posteriore della macchina. Scorrendo parallelamente lungo i nastri abrasivi, i manici raggiungono un'ottima qualità di levigatura.
Al termine del processo di levigatura, i pezzi vengono automaticamente sbloccati ed scaricati dalla macchina.

CARATTERISTICHE
La predisposizione della macchina per il cambio prodotto prevede semplici regolazioni meccaniche.
In particolare la regolazione del caricatore per le diverse misure di manici da lavorare avviene in pochi secondi tramite volantini e senza l'utilizzo di chiavi.
A seconda delle misure e forme del manico e del tipo di materiale da levigare, possono essere regolate le velocità di avanzamento e di rotazione dei manici, la velocità e l’ampiezza di oscillazione del carrello dei nastri abrasivi, la posizione e il tensionamento dei nastri (ciascuno in modo indipendente dagli altri).

OPZIONI
A richiesta, la macchina può essere munita di dispositivo di levigatura supplementare per i bordi a spigoli vivi sulla testa del manico. Per questo dispositivo è necessario un motore supplementare.

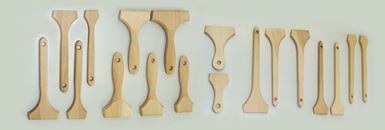

Esempio di lavorazioni
realizzabili con la macchina
