CARATTERISTICHE TECNICHE

Operatori richiesti: 1 per il carico dei vari componenti.
Lunghezza manici: min. 600 – max. 1.700 mm
Diametro manici: da 10 a 50 mm
Produzione: 7.200 pz/h
Dimensioni: 13.000 x 5.000 x 2.500 mm
Peso: 9.500 kg

B111: Assemblatrice automatica per manici da scopa in metallo

Macchina assemblatrice automatica di inserti in plastica (manopola, filetto o altro tipo di inserto) su manici da scopa in metallo.
Può essere collocata direttamente in linea, dopo una linea di verniciatura, plastificatura o altro dei tubi, o prima di una eventuale macchina confezionatrice.
E' una macchina di nuova generazione studiata e progettata con lo scopo di raggiungere alti livelli produttivi con estrema precisione.

PRINCIPIO DI FUNZIONAMENTO
Tutti i componenti, dal tubo in metallo a tutti i particolari in plastica, sono alimentati in modo automatico.

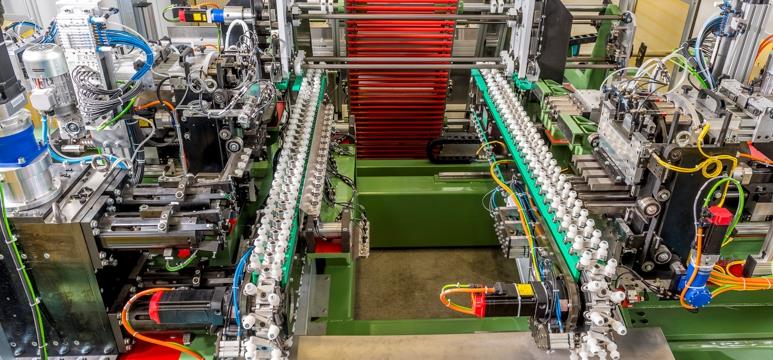

La macchina è dotata di una catena di trasporto orizzontale a passi e di una serie di stazioni operative su entrambi i lati, le quali effettuano le operazioni di preparazione e assemblaggio.
In ciascuna stazione vengono lavorati 4 manici ad ogni passo della catena di trasporto. Tutte le movimentazioni sono completamente meccaniche: esse sono realizzate mediante 12 assi indipendenti.

CARATTERISTICHE
L’utilizzo di molti assi di movimento indipendenti consente alla macchina B111 di raggiungere livelli produttivi maggiori rispetto alle assemblatrici con attuatori pneumatici o a camme.
La predisposizione della macchina per il cambio prodotto prevede semplici regolazioni meccaniche e impostazioni software, grazie alle quali è possibile manipolare ed assemblare diversi modelli di inserti in plastica e pertanto gestire la produzione di più modelli di manici.
La regolazione della lunghezza del manico da produrre è automatica e viene totalmente gestita attraverso l’interfaccia software.
La macchina è dotata di un sistema di controllo qualità con magazzino differenziato per quei manici che, a causa di imperfezioni del tubo o degli inserti in plastica, risultassero non conformi.

OPZIONI
La macchina può essere dotata di etichettatrice.

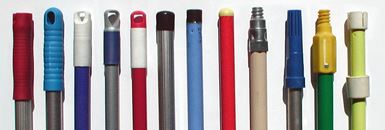

Esempio di lavorazioni
realizzabili con la macchina
